鑄鐵v型架

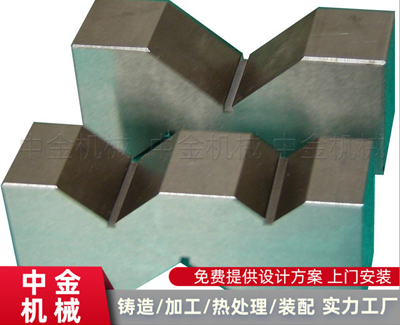

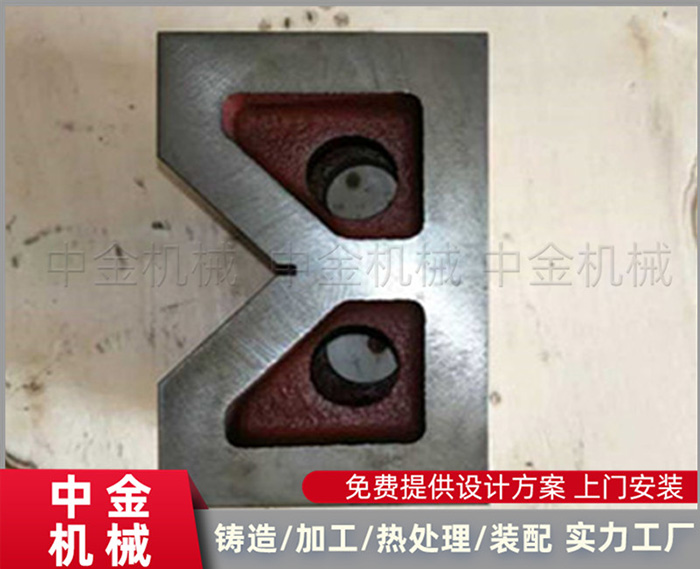

泊頭中金機械是一家鑄鐵v型架的生產廠家，我們的工作人同積累了豐富的經驗，規格規格加工而成，鑄鐵v型架一般都成對供應，是一個四棱體，工作面上帶有的90度的槽。主要用于軸類零件的檢驗和劃線。

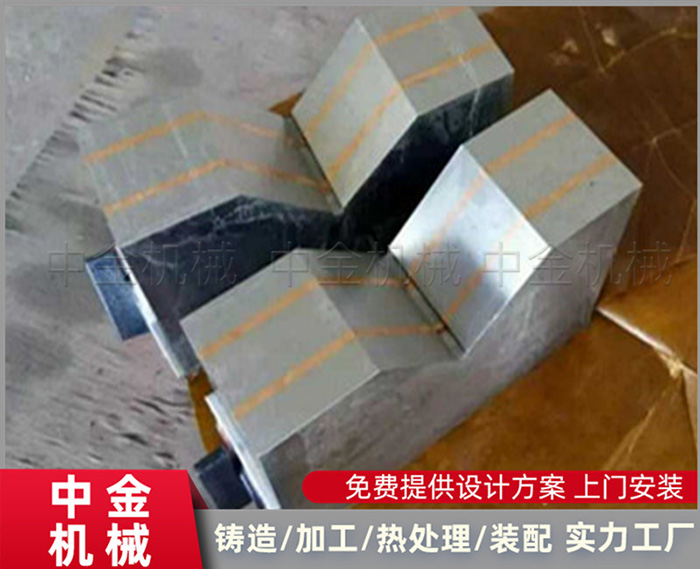

鑄鐵v型架適用于精密軸類零部件的檢測，劃線，定位等用途，是平臺測量中的重要輔助工具。鑄鐵v型架的材質：鑄鐵材質或大理石材質，可分為鑄鐵V型架和花崗石V型架。按是否帶磁性分為普通和磁性V型架，磁性V型槽部分及底部均帶有磁力，可固定被測工件使用方便。
鑄鐵v型架用來安放軸，套筒，圓盤等圓形工件，以便找中心與劃出中心線。V型架按JB/T8047-95標準制造，采用HT200材質，一般成對供應。V型架精度等級：分為高精度，普通精度兩種。
鑄鐵v型架的參數表：
規格 | 工作面平面度 | V型槽對底面平行度 | V型槽對側面平行度 | V型槽對兩側面對稱度 | V型槽對端面的垂直度 | |||||||||||
精度等級 | ||||||||||||||||
0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | ||
I型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 | |
105×105×80 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 | |
II型 | 100×100×65 |
|
|
|
| 10 | 20 |
| 10 | 20 |
| 20 | 40 |
|
|
|
150×150×80 |
|
|
|
| 15 | 25 |
| 15 | 25 |
| 30 | 50 |
|
|
| |
200×200×90 |
|
|
|
| 15 | 25 |
| 15 | 25 |
| 30 | 50 |
|
|
| |
300×300×120 |
|
|
|
| 20 | 30 |
| 20 | 30 |
| 40 | 60 |
| |||
以上是關于鑄鐵V型架的相關介紹，我們的鑄鐵V型架主要用于軸類檢驗，校正，劃線 ，還可用于檢驗工件垂直度，平行度。歡迎廣大用戶來電咨詢，我們提供使用方案和產品案例，可放心選購。
