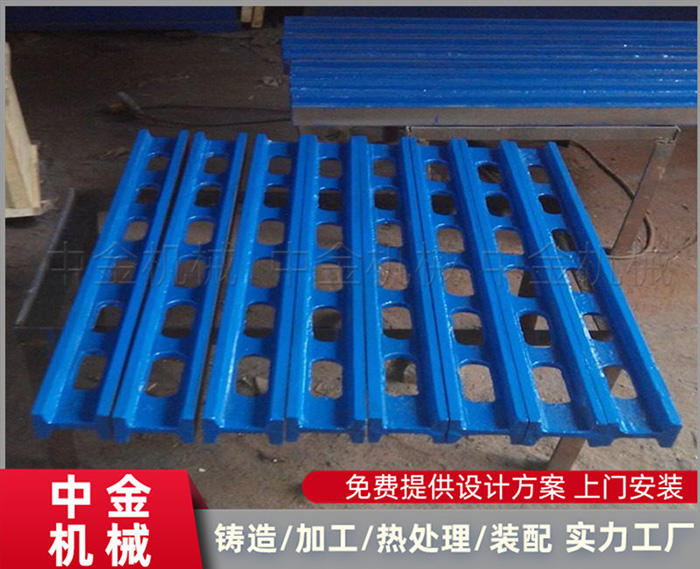

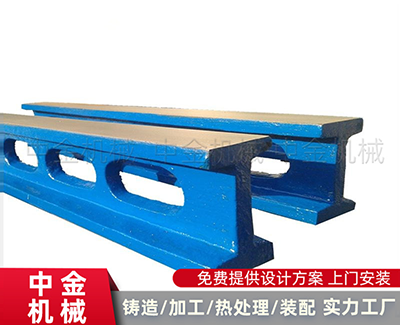

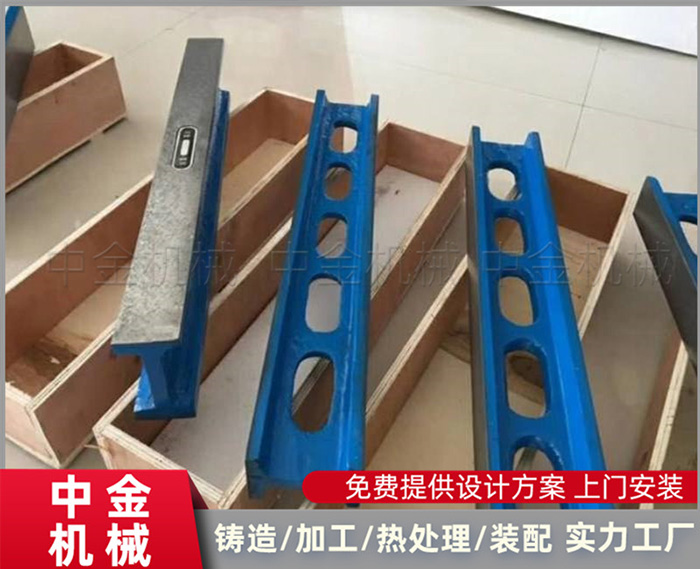

鑄鐵平尺用于機床檢驗中檢驗不平度和不直度,鑄鐵平尺的工作面采用刮研工藝,兩個工作面配合塊規、千分尺、水平儀等儀器檢驗。鑄鐵平尺工作面不得有影響使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、等缺陷,否則會影響鑄鐵平尺的精度。
鑄鐵平尺可以配合直角尺檢驗只用直角尺無法檢驗的兩機件的垂直度的量具,鑄鐵平尺還適用于設備安裝和檢查。
鑄鐵平尺采用質優的鑄鐵制成,按JB/T7977-99標準制造,平尺的材料為HT250。
鑄鐵平尺規格:500*40mm、750*45mm、1000*55mm、1200*60mm、1500*65mm、2000*70mm、2500*85mm、3000*110mm、3500mm、4000mm、5000mm、6000mm。
【鑄鐵平尺的性能參數】
材質 | 規格 | 工作面直線度或平面度 | 工作面間平行度 | 備注 |
精度等級(μm) |
0級 | 1級 | 2級 | 0級 | 1級 | 2級 |
鑄鐵平尺 | 鋼型平尺 | 500×35 | 3 | 6 | 12 | 4.54 | 9 | 18 | 特殊規格可定做 |
750×40 | 4 | 8 | 15 | 6 | 12 | 25 |
1000×50 | 5 | 10 | 20 | 7.5 | 15 | 30 |
1200×50 | | 12 | 24 | | 18 | 36 |
1500×60 | | 15 | 30 | | 20 | 40 |
2000×80 | | 18 | 36 | | 27 | 54 |
| 2500×80 | | | 44 | | | 65 |
3000×100 | | | 52 | | | 78 |
3500×100 | | | 60 | | | 90 |
4000×100 | | | 68 | | | 100 |
本公司主營產品:鑄鐵平尺、鑄鐵彎板、T型槽彎板、斜鐵、減震墊鐵、防震圓墊鐵、機床墊鐵、鑄鐵墊箱和劃線方箱等量具產品。
