劃線方箱

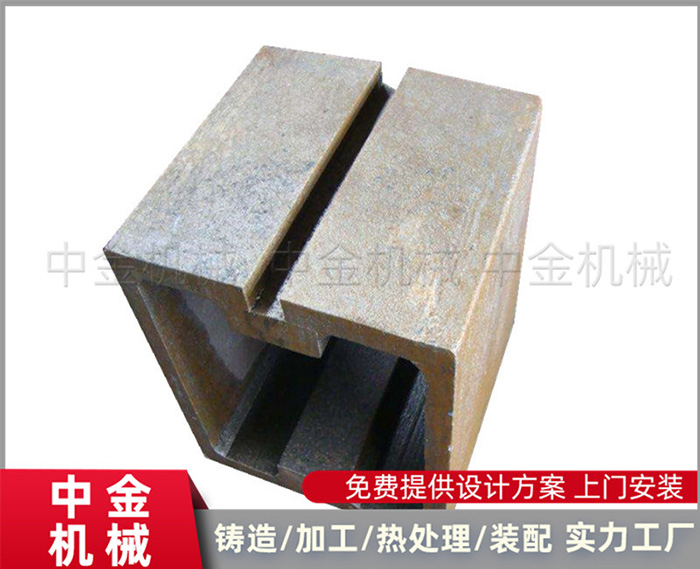

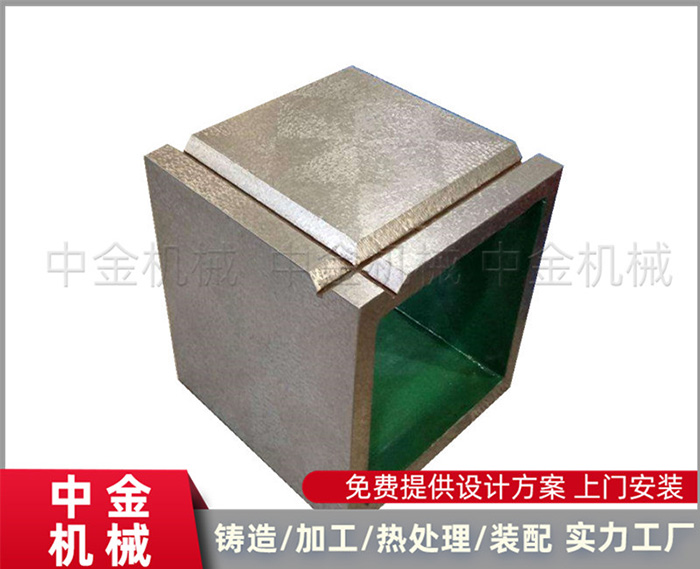

劃線方箱別名：鑄鐵劃線方箱、鑄鐵方箱、劃線方筒等；泊頭中金機械常年致力于生產銷售多種規格的劃線方箱。方箱是用鑄鐵制成的具體6個工作面的空心立方體，一般為邊長相同的正方體或長方體，其中一個工作面上有V型槽和加緊裝置。V型槽用作加緊圓形工件，夾緊裝置可把工件加緊在方箱上，用于檢驗或劃精密工件的任意角度線。如劃線需要，可翻轉方箱，在一次安裝中，把工件上互相垂直的線條都劃出來。
【劃線方箱的用途】1、劃線方箱主要作為工業生產車間里鉗工做立體劃線的工具；
2、劃線方箱用于零部件的平行度、垂直 度等的檢驗；
3、劃線方箱也可做工作臺使用。
【劃線方箱質量檢驗】1、劃線方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷,否則會使測量結果不準確,使測量結果失去意義。
2、劃線方箱非工作面應清砂涂漆,棱邊倒角。
3、在劃線方箱內壁應有標牌,并標有規格尺寸,級別出廠編號、制造廠名稱。
【劃線方箱精度】
方箱精度分為0、1、 2、3級,一般0、 1、 2級方箱做為檢驗用,稱為檢驗方箱; 3級方箱做為劃線用,稱為劃線方箱。對于刮制方箱,除檢定平面度外,還要用涂色法檢定接觸斑點（在方箱邊長為25mm任意正方形。
【劃線方箱的材質】
劃線方箱采用灰鑄鐵HT200為制作原材料，按我國JB/T3411.56- 99標準制造。鑄鐵劃線方箱經過兩次人工時效處理，消除鑄件內應力,使劃線方箱鑄件結構穩定，不易變形，精度高。以上是關于劃線方箱的相關介紹，承接加工定制，承接非標加工定制，工作人員經驗豐富，出廠前會對劃線方箱進行嚴格的檢查，建議用戶收到貨后，做好相應的質檢工作；歡迎廣大用戶選擇我們。
