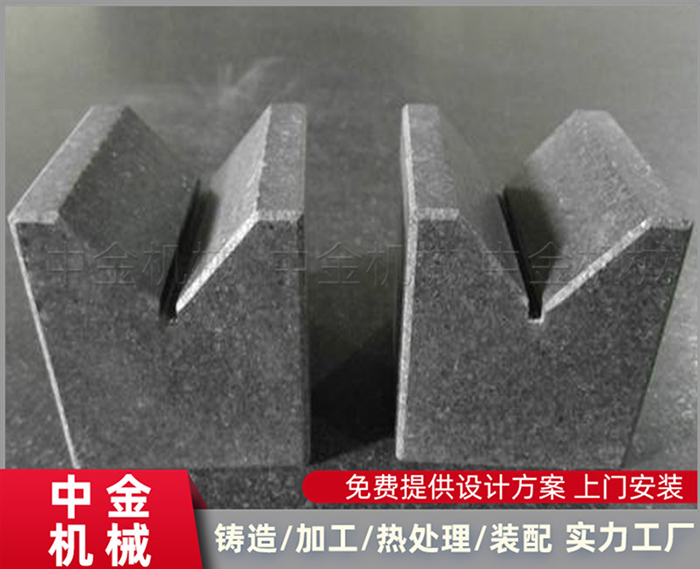

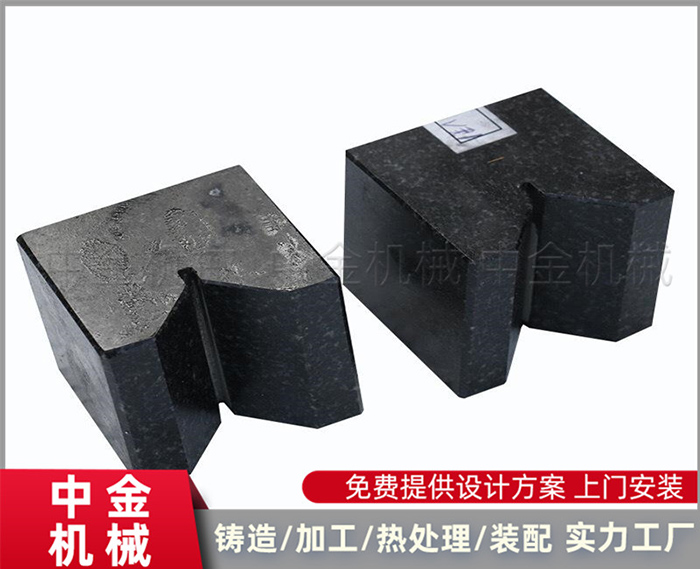

大理石v型塊
大理石v型塊性價比高，使用不易變形，不會因外界因素而發生物理性的變化；大理石v型塊是一種檢測圓柱體的大理石量具，按GB4972-85標準制造。
大理石v型塊一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。大理石V型塊主要適用于軸類零件的檢驗和劃線，軸類檢驗，校正，劃線，還可用于檢驗工件垂直度，平行度。大理石v型塊按GB4972-85標準制造，一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。主要適用于軸類零件的檢驗和劃線,軸類檢驗，校正，劃線，還可用于檢驗工件垂直度，平行度。
大理石v型塊是與平板配合，用于檢驗各種軸類同心度，并作精密劃線和成套件等高墊鐵用。 v型鐵、v型架類型分一槽四槽，帶有壓板型，及帶有馬蹄形緊箍架的提籃式。檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不能缺少的基本工具。
v型架規格型號：（非標規格需定做）
花崗石V型架規格 | 工作面平行度 | V型槽對底面平行度 | V型槽對側面平行度 | V型槽對兩側面對稱度 | V型槽側面對端面垂直度 | V型架側面對底面垂直度 | 一對V型塊對底面的高度差 | |||||||
精度等級（um） | ||||||||||||||
0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
60*60*60 | 1.5 | 3 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
100*80*100 | 2 | 4 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
160*100*160 | 2.5 | 5 | 5 | 10 | 5 | 10 | 10 | 20 | 10 | 10 | 5 | 10 | 6 | 12 |
歡迎來電咨詢大理石V型塊；本公司主要生產銷售：大理石v型塊、大理石方箱、大理石方尺、大理石直角尺、大理石平尺、劃線平臺、試驗平臺、T型槽平臺、校正平臺、裝配平板、三坐標平板和檢驗平板等產品。
